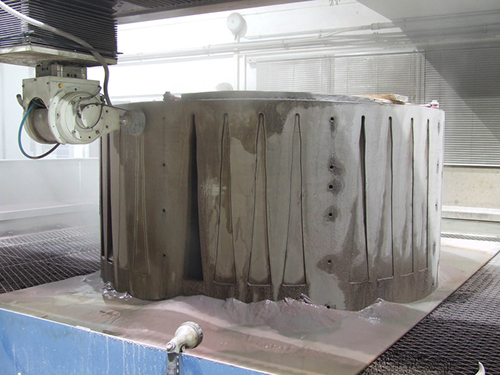

3D-Schneiden von Flutungsdurchbrüchen in Absperrventil

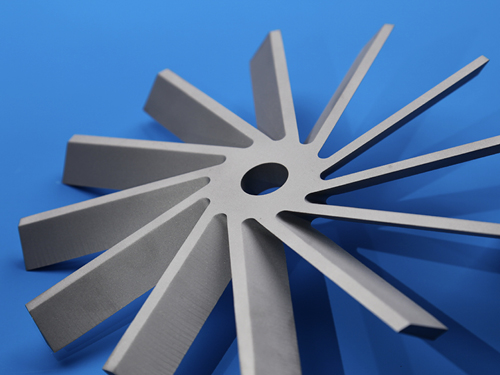

Rotationsmesser für die Recyclingindustrie

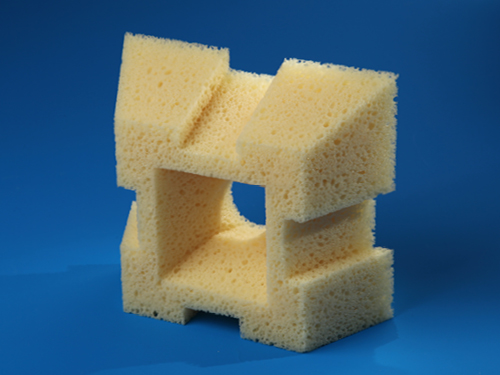

Spezialfilter aus Schaumstoff

Technik:

5-Achs-Wasserstrahlschneidanlage mit simultan gesteuerten Schneidköpfen (C-Achse +/–540° drehbar und B-Achse +/–90° schwenkbar)

max. Verfahrwege:
X= 3000 mm; Y= 3000 mm; Z1= 700 mm;

max. Bauteilgröße:
3000 mm x 3000 mm x 700 mm
12000 mm x 700 mm x 700 mm (im Nachschubverfahren)

Schnittqualität / Toleranzen:

bis 10 mm Materialstärke: >/= +/–0,1 mm
bis 50 mm Materialstärke: >/= +/–0,2 mm
bis 100 mm Materialstärke: >/= +/–0,5 mm
ab 100 mm Materialstärke: > +/–1 mm

Einsatzgebiet:

• Bearbeitung von Freiformflächen, und Volumenkörpern,
• Bauteile mit komplexer Schweißnahtvorbereitung,
• Rohrbearbeitung

Werkstoffe:

Stahl, Edelstahl, Werkzeugstahl, gehärteter Stahl, Hardox
Bunt- und Leichtmetalle
Kupfer, Messing, Bronze, Aluminium, Titan
Kunststoffe, Acryl- und Plexiglas, Glashartgewebe, Carbon, HGW, Dämmstoffe, Schaumstoff, Gummi
Glas, Keramikwerkstoffe, Oxidkeramik, Siliziumcarbid
Naturstein, Kunststein, Marmor, Fliesen, Bordüren, Mosaike, Ornamente, Rosonen
Verbundwerkstoffe, Dibond, Schichtholz, Multiplex, Schichtstoffe.
